Новика ZGKU309-2S M43400468R GASPARDO FKL

Подшипниковый узел ZGKU309-2S

Это специальный подшипниковый узел выполненный в виде шарнира и предназначенный для установки на высоконагруженные прикатывающие катки сельхозорудий.

zgku309_2s_m43400468r_gaspardo_fkl
zgku309_2s_m43400468r_gaspardo

Корпус подшипника

Корпус подшипника, фиксируемый на рамку катка. Сферическая посадка под подшипник и система подачи смазки позволяют подшипнику занимать положение в корпусе не только при статической несоосности, но и при динамической, а также проворачиваться в корпусе в случае блокировки подшипника.

drawing ZGKU 309 2S

Защитный фланец

Вращающийся защитный фланец с осью. Крепится непосредственно на каток и вращается вместе с ним. Обеспечивает постоянную механическую защиту от попадания крупных частиц грязи, камней, растительных остатков, шпагата и т.д. внутрь подшипникового узла

drawing ZGKU 309 2S (2)

Особенности и преимущества конструкции ZGKU 309 2S

- Корпус и фланец выполнены из высокопрочного, ударостойкого чугуна марки ВЧ-50. - Радиальный шариковый подшипник US 309 2S имеет динамическую грузоподъемность 33,2 кН, статическую грузоподъемность 21,6 кН - Сочетание прочного корпуса и мощного подшипника позволяет осуществлять работу катка в самых тяжелых агротехнических условиях.

drawing ZGKU 309 2S (3)

ОСОБЕННОСТИ УПЛОТЕННИЯ

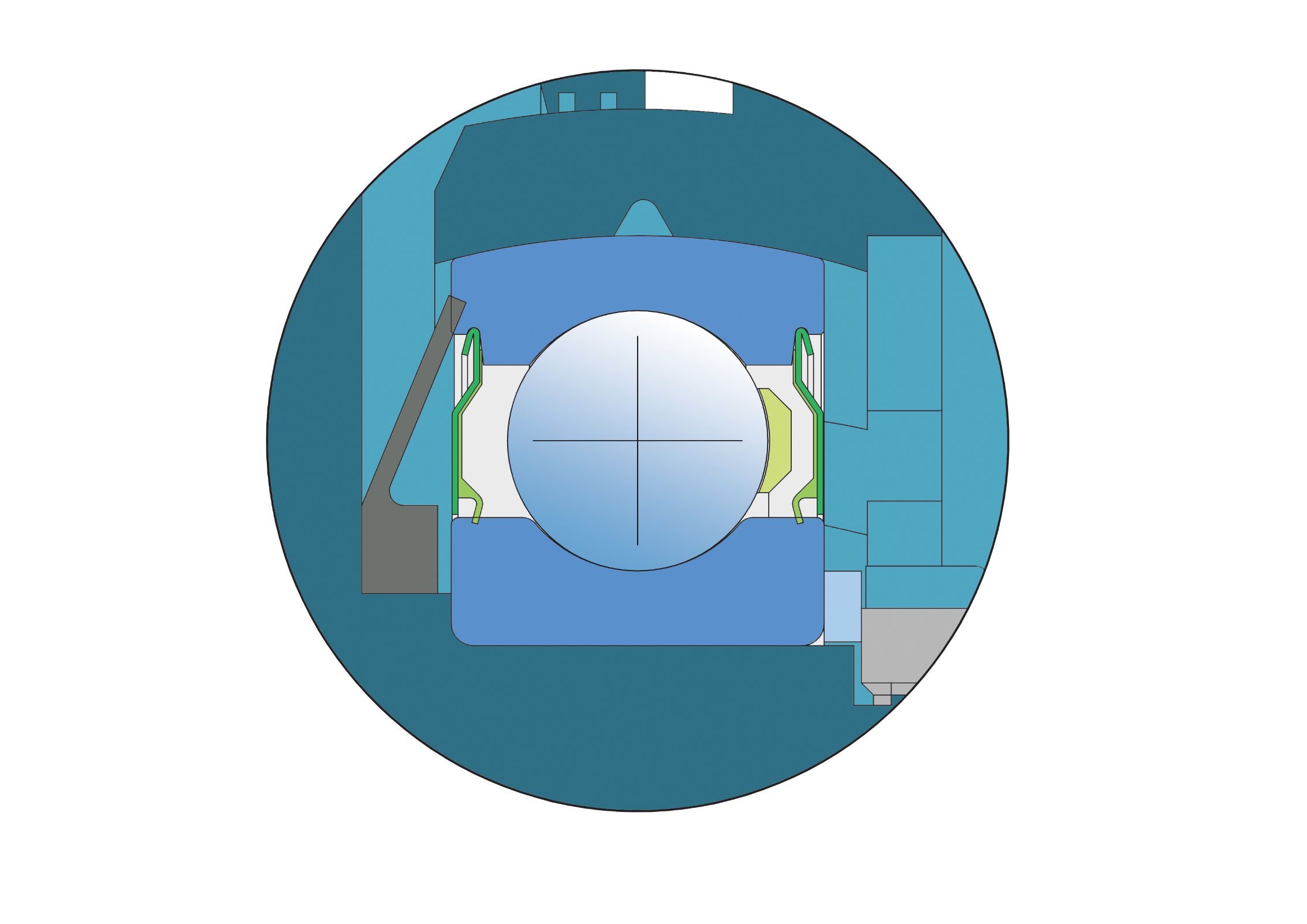

seal drawing ZGKU 309 2S - M43400468R - Gaspardo

- Применение уплотнительного резинового кольца (Рисунок слева), уплотнения 2S и заполнение всех пустот внутри опоры смазкой, полностью предотвращают проникновение крупных и мелких частиц пыли и грязи внутрь подшипника.

seal drawing ZGKU 309 2S - M43400468R - Gaspardo

- Механическое уплотнение  обеспечивает защиту подшипника от механических повреждений камнями, комками земли, растительными остатками и прочими крупными частицами.

ZGKU 309 2S FKL


- Конструкция подшипникового узла в виде шарнира допускает применение катка с отклонением от оси максимально на +/- 5°, что в 2 раза выше чем при использовании стандартных подшипниковых узлов. См. Рисунок. Таким образом, конструкция узла ZGKU 309 2S позволяет компенсировать недостатки технологии сборки и сварки при изготовлении катков, которые не позволяют выдержать допуск на центровку валов в необходимых для использования обычных стандартных подшипниковых узлов границах.

ZGKU309-2S M43400468R GASPARDO FKL

Новинка
bearing ZGKU309-2S M43400468R GASPARDO FKL
bearing ZGKU309-2S M43400468R GASPARDO FKL
  • Артикул ZGKU309-2S M43400468R GASPARDO
  • Производитель FKL
17 890.60 руб.
Количество
шт

Новика от FKL Сербия. Данный подшипниковый узел разработан для прикатывающего катка GASPARDO это специальный подшипниковый узел выполненный в виде шарнира и предназначенный для установки на высоконагруженные прикатывающие катки сельхозорудий.

  • Артикул ZGKU309-2S M43400468R GASPARDO
  • Производитель FKL
  • Внутренний диаметр подшипника (d) 45
  • Расстояние между центрами отверстий (J) 120
  • Ширина подшипника/узла/ступицы (B) 66.9
  • Общая длина (L) 150
  • Ширина кромки корпуса/фланца (B2) 18
  • Динамическая грузоподъемность (C) 33.2
  • Статическая грузоподъемность (C0) 21.6
  • Вес (кг) 5.6
ZGKU309-2S M43400468R GASPARDO FKL
17 890.60 руб.
